石油圆弧齿轮油泵泵结构特点及适用范围及安装技术规范要求

其一、圆弧齿轮油泵泵结构特点及适用范围

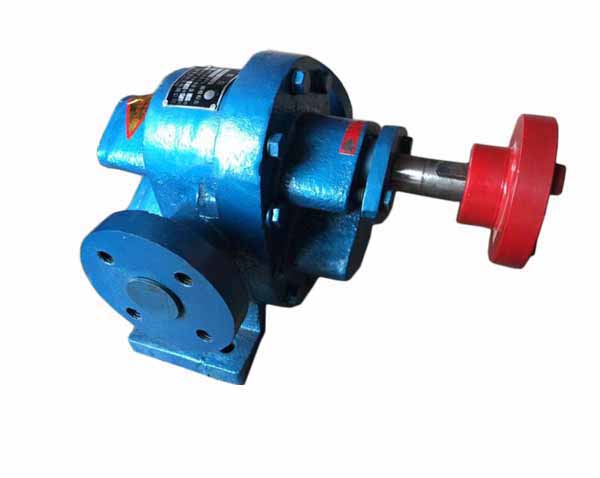

结构特点:本系列ZYB渣油齿轮泵由泵体，泵盖，齿轮，轴密封，压盖等部件组成，该泵具有压力高，输送渣油及废油性能，齿面坚硬经过特种处理，抗扭矩力等优点。

用途:适用于玻璃，泡沫，建材，化工，建筑，石油，粮油行业。

适用范围:适用输送各种润滑性差，温度不超过200℃，粘度不大于1500cst的介质，特别对于输送含有微细颗粒的介质有的适应性，如渣油，煤焦油，落地油，泡沫原料及含添加剂的食用油的输送，加压等。

油泵保养注意有哪几点?

1.圆弧齿轮泵管路及结合处有无松动现象。用手转动圆弧齿轮泵试看圆弧齿轮泵是否灵活。

2.向轴承体内加入轴承润滑机油，观察油位应在油标的中心线处，润滑油应及时换或补充。

3.拧下圆弧齿轮泵泵体的引水螺塞，灌注引水（或引浆）。

4.关好出水管路的闸阀和出口压力表及真空表。

5.点动电机，试看电机转向是否正确。

6.开动电机，当圆弧齿轮泵正常运转后，打开出口压力表和真空泵视其适当压力后，逐渐打开闸阀，同时检查电机负荷情况。

7.尽量控制圆弧齿轮泵的流量和扬程在标牌上注明的范围内，以圆弧齿轮泵在率点运转，才能获得大的节能效果。

8.圆弧齿轮泵在运行过程中，轴承温度不能超过环境温度35C，高温度不得超过80C。

9.如发现圆弧齿轮泵有异常声音应立即停车检查原因。

10.圆弧齿轮泵要停止使用时，先关闭闸阀、压力表，然后停止电机。

11.圆弧齿轮泵在工作个月内，经100小时换润滑油，以后每个500小时，换油一次。12.经常调整填料压盖，填料室内的滴漏情况正常（以成滴漏出为宜）。

13.定期检查轴套的磨损情况，磨损较大后应及时换。

14.圆弧齿轮泵在寒冬季节使用时，停车后，需将泵体下部放水螺塞拧开将介质放净。防止冻裂。

15.圆弧齿轮泵长期停用，需将泵全部拆开，擦干水分，将转动部位及结合处涂以油脂装好，妥善保管。

其二、石油管道齿轮泵安装技术规范要求

石油安装质量直接影响石油设备的正常运行。诸多影响因素中，齿轮泵管道齿轮泵的安装因涉及的工艺复杂、工序繁多，且输送介质多为易燃，易爆和有毒物质，稍有不慎就会引发泄漏、爆炸等严重的质量事故，造成不可挽回的损失而近年来社会广泛关注。设备投运后，管道齿轮泵安装质量的排查不但耗时费力，还会使整个管线陷入瘫痪。因此，对石油管道齿轮泵安装常见问题进行分析和研究，借鉴同行业管道齿轮泵安装经验和教训，加强管路系统各管件安装的质量控制，石油安装工程工期和项目建成后运行期的正常工作，已越来越成为专家学者和业内人士探索的方向与研究的课题。

1、技术准备要求

不锈钢齿轮泵管道齿轮泵安装是石油装置施工关键。应着重做好以下施工技术准备：

(1)资料审查。对石油设备齿轮泵管道齿轮泵施工单位进行承包企业资质审查，对企业经理、总工程师、工程技术人员从事管道齿轮泵工程技术工作经历和经验进行考核；对其可承担的各类、石油、石油装置的设备、管道齿轮泵安装工程规模、技术水平等进行评估；对须经技术监督部门审批的资质证书等进行查验。

(2)技术交底。施工前，组织设计单位、工艺人员和现场施工人员对工艺技术图样进行审查，工艺设计与技术图样的一致性，管道齿轮泵组成件完整、，连接型式，具有可操作性、标准件、辅助材料使用正确、编号清晰，工序编排合理，方便施上。管道齿轮泵焊接属特种上艺，应具有成熟的上艺规范和焊接工艺指导书，用以指导配管施焊。

(3)技术培训。施工人员须经过技术培训，考试合格，并获得相应的资格证书，且在期内。电焊工、气焊工等从事电气设备安装和电、气焊切割作业工作人员，还需具备操作许可证和用火证。

(4)施工现场。对施工现场配电箱，氧气瓶、乙炔瓶工作间距，施工材料、灭火器材的存放地点等进行检查。

2、标准规范要求

石油齿轮泵管道齿轮泵安装，应遵守相关法律法规，严格执行GB50235-2010《工业金属管道齿轮泵工程施工及验收规范》、GB50236-2011《现场设备、工业管道齿轮泵焊接工程施工及验收规范》以及SH3501-2002《石油有毒、可燃介质管道齿轮泵工程施工及验收规范》等标准规定。
